Эксцентриковые стяжки в мебели: устройство, применение, плюсы и минусы



Как устроена эксцентриковая стяжка

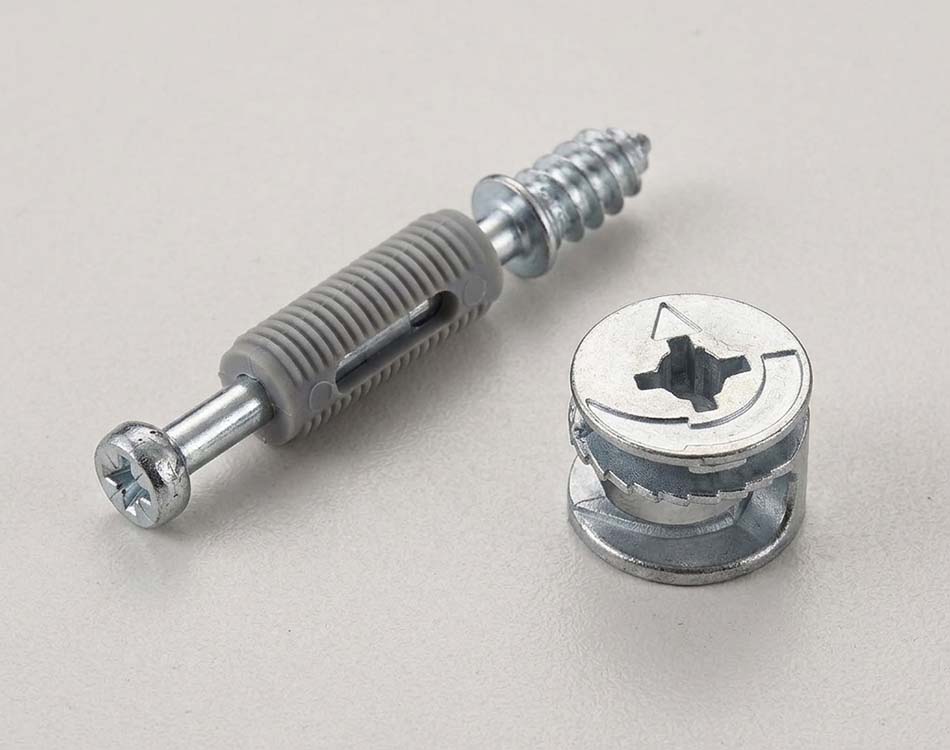

Стандартная эксцентриковая стяжка состоит из двух основных элементов:

• Эксцентрик: круглая металлическая или пластиковая деталь с прорезью под отвертку или шестигранный ключ.
• Шток, винт или болт: деталь с резьбой, которая вкручивается в одну из соединяемых мебельных панелей.

Иногда в комплект входят пластиковая втулка, заглушка или декоративная наклейка, закрывающая отверстие после сборки.

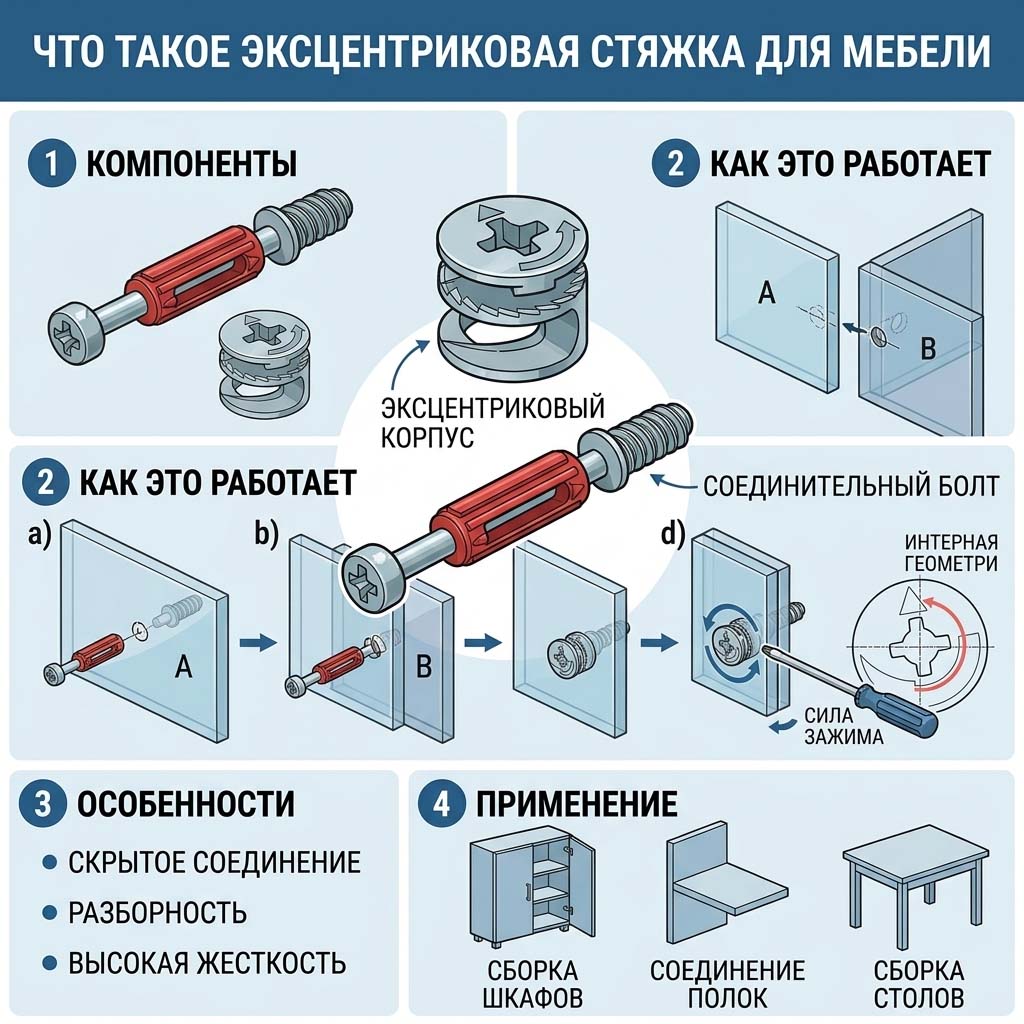

Для монтажа в одной детали заранее сверлится крупное круглое глухое отверстие, обычно диаметром 15 мм, под эксцентрик. Во второй детали делают отверстие под шток. После соединения панелей эксцентрик поворачивают отверткой: его внутренняя часть захватывает головку штока и подтягивает детали друг к другу.

Как выглядят такие крепления

В собранной мебели эксцентрик обычно виден как небольшой круг диаметром около 15 мм на внутренней стороне корпуса. В центре находится крестообразный шлиц, шлиц под плоскую отвертку или шестигранное углубление.

Снаружи мебели эксцентриковые стяжки чаще всего не видны. Это одно из их важных преимуществ: крепеж размещают на внутренних поверхностях боковин, полок, перегородок или днищ.

По цвету эксцентрики бывают:

• серебристые металлические;
• белые, серые, коричневые или черные пластиковые;
• закрытые декоративными заглушками в цвет ЛДСП.

Из чего изготовлены эксцентриковые стяжки

Материал зависит от назначения, нагрузки и производителя.

Эксцентрик чаще всего делают из:

• цинкового сплава;
• стали с защитным покрытием;
• прочного пластика, обычно в недорогой мебели или малонагруженных соединениях.

Шток обычно металлический: стальной, оцинкованный или никелированный. Он должен выдерживать усилие затяжки и вес деталей мебели.

Металлические стяжки считаются более надежными и долговечными. Пластиковые варианты дешевле, но при частой разборке, чрезмерной нагрузке или неаккуратной сборке могут сломаться.

Где применяются эксцентриковые стяжки

Эксцентриковые соединения используют там, где нужна возможность быстрой сборки и разборки мебели. Наиболее распространенные области применения:

• корпусные шкафы и гардеробные системы;
• кухонные модули;
• письменные и компьютерные столы;
• комоды, тумбы и ТВ-тумбы;
• книжные шкафы и стеллажи;
• прихожие;
• детская мебель;
• модульные мебельные системы;
• мебель, поставляемая в разобранном виде.

Стяжки подходят для соединения боковин с крышкой и дном, перегородок с полками, царг со столешницей, а также других деталей, расположенных под углом 90 градусов или в одной плоскости.

Преимущества эксцентриковых стяжек

Быстрая сборка. Для установки обычно достаточно отвертки. Детали легко стыкуются, а поворот эксцентрика надежно фиксирует соединение.

Разборная конструкция. Мебель можно разобрать при переезде, транспортировке или ремонте, а затем собрать повторно.

Аккуратный внешний вид. Основная часть крепежа находится внутри корпуса, поэтому фасады и наружные стороны мебели остаются чистыми.

Точная фиксация деталей. При правильной присадке эксцентрик хорошо стягивает панели, уменьшая люфт и щели между ними.

Подходит для серийного производства. Отверстия под такую фурнитуру удобно делать на станках, поэтому крепеж широко используется на мебельных фабриках.

Не требует клея. В отличие от шкантовых соединений на клею, эксцентриковая стяжка позволяет собрать изделие без необратимой фиксации.

Недостатки

Требовательность к точности отверстий. Если отверстия просверлены с ошибкой по диаметру, глубине или расстоянию от края, детали могут не состыковаться либо соединение будет слабым.

Ограниченная прочность при многократной разборке. Особенно это заметно в ЛДСП: со временем посадочное место штока или эксцентрика может разбалтываться и крошиться.

Не подходит для очень высоких нагрузок без дополнительных креплений. В нагруженных узлах стяжки часто комбинируют со шкантами, уголками, конфирматами или другими крепежами.

Видимые круглые отверстия с внутренней стороны. Хотя снаружи крепеж обычно скрыт, внутри шкафа круглый эксцентрик может быть заметен. Проблему решают заглушки.

Риск повреждения при перетяжке. Если слишком сильно повернуть эксцентрик или использовать неподходящий инструмент, можно сорвать шлиц, сломать пластиковую деталь или повредить плиту.

Чем эксцентриковая стяжка отличается от конфирмата

Конфирмат представляет собой специальный мебельный шуруп, который вкручивается непосредственно через одну деталь в другую. Он дешевле, проще в установке и хорошо выдерживает нагрузку, но его головка часто остается видимой снаружи или требует заглушки.

Эксцентриковая стяжка сложнее в изготовлении и требует точной разметки, зато дает более аккуратное разборное соединение. Поэтому в качественной серийной мебели нередко используют оба варианта: эксцентрики для скрытых соединений и конфирматы там, где допустима видимая заглушка или нужна дополнительная прочность.

Итог

Эксцентриковая стяжка это один из самых распространенных видов мебельной фурнитуры для разборной корпусной мебели. Она состоит из эксцентрика и штока, изготавливается преимущественно из металла или прочного пластика и позволяет быстро, аккуратно и надежно соединять мебельные детали.

Такой крепеж особенно удобен для шкафов, кухонь, столов и модульной мебели. Его главные достоинства это скрытый монтаж, быстрая сборка и возможность повторной разборки. Основные недостатки связаны с необходимостью точного сверления и постепенным ослаблением соединения при частых переездах или чрезмерной нагрузке.
