Фрезы для фрезерных станков для раскроя листовых материалов (ЛДСП)

Что должна уметь фреза по ЛДСП

ЛДСП — неоднородный материал: снаружи твёрдый меламиновый слой, внутри — стружечный сердечник на смолах. Он абразивный и склеивает стружку.Хорошая фреза для раскроя:

• не скалывает ламинат сверху и снизу;
• даёт ровный торец под последующее кромление;
• держит размер при длинных картах нестинга;
• отводит стружку, а не забивается;
• работает на рабочих подачах, а не « ползёт», чтобы выжить;
• предсказуемо тупится, без внезапного вырыва зуба.

Пильный диск режет иначе. У фрезы край всегда с микрориской от зубьев — это норма. Ненормальны сколы декора, волна, белёсый ворс и подгоревшая смола.

Основные типы фрез для раскроя ЛДСП

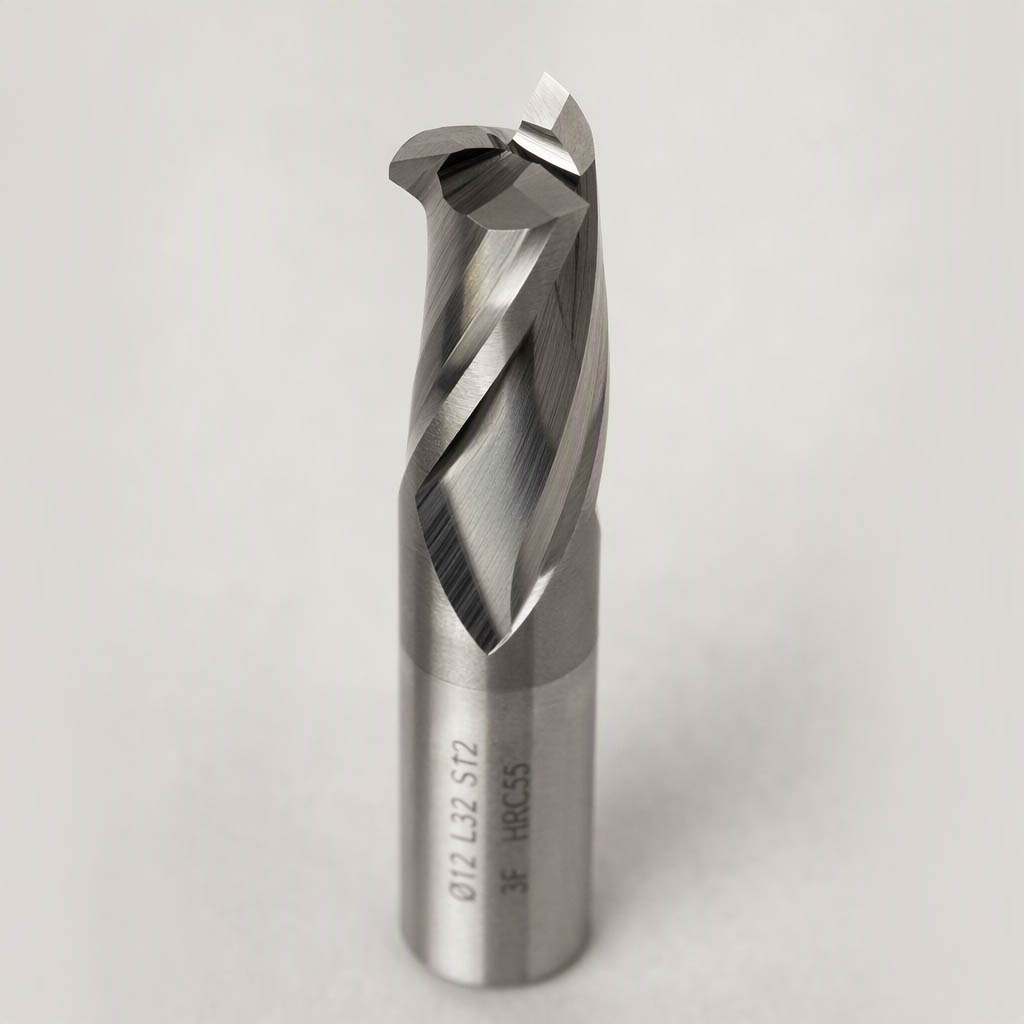

1. Компрессионные спиральные фрезы

Самый частый выбор для сквозного раскроя ламинированных плит.

Геометрия:

• в нижней части — зубья «вверх», которые поджимают нижний ламинат;
• в верхней части — зубья «вниз», которые прижимают верхний ламинат;
• в зоне стыка потоки стружки встречаются, материал «сжимается» к середине.

За счёт этого ламинат меньше поднимается и меньше отрывается с обеих пластей. Именно поэтому компрессионные фрезы называют базой нестинга по ЛДСП/МДФ с покрытием.Важные параметры:

• диаметр (часто 6, 8, 10, 12 мм и больше);
• длина режущей части под толщину 16–25 мм + запас;
• длина зоны фрезы (должна быть согласована с толщиной плиты);
• число заходов (2–3 чаще всего).

2. Спирали “стружка вверх”

Зубья поднимают стружку из реза.

Плюсы:

• хорошее охлаждение зоны реза;
• чище дно паза;
• удобны для глухих выборок, карманов, пазов.

Минусы на сквозном ЛДСП:

• верхний ламинат легче скалывается, особенно на выходе из реза.

На полном раскрое листа upcut обычно не ставят как основную «контурную» фрезу, если нет специальной стратегии и прижимов.

3. Спирали “стружка вниз”

Зубья прижимают верхнюю пласть.

Плюсы:

• чистый верхний край;
• деталь лучше удерживается на вакууме, мелкие элементы меньше «всплывают».

Минусы:

• стружка плохо выходит из глубокого паза;
• ниже риск подгара и забивания;
• нижний ламинат при сквозном резе страдает сильнее.

Иногда используют для чистового прохода поверху, наклеек, тонких облицовок, но не как единственную фрезу на 18 мм нестинга без продуманной схемы.

4. Прямозубые / «прямолинейные» фрезы

Зуб без выраженной спирали или со слабой спиралью. Проще и дешевле, но по ламинату в среднем хуже компрессионных: больше удара, больше сколов, хуже эвакуация стружки. На серии по ЛДСП применяют реже.

5. Фрезы со сменными пластинами

Корпус из стали, режущие кромки — сменные твердосплавные пластины.

Плюсы:

• не нужно точить весь инструмент «в ноль» так часто — меняют пластины;
• стабильный диаметр при замене ножей;
• выгодно на больших диаметрах и высоких нагрузках;
• удобны для чернового раскроя, фальцев, отдельных пазовых задач.

Минусы:

• дороже корпус;
• не на всех диаметрах и вылетах удобны для тонкого nesting;
• качество края зависит от геометрии пластины и жёсткости корпуса;
• для чистого двустороннего ламината compression-монолит часто даёт более предсказуемый край.

6. Черновые “кукуруза” и чистовые

Черновая — зуб с насечкой, стружколомами. Быстрее снимает материал, меньше нагрузка на шпиндель, но край грубее.
Чистовая — ровная кромка зуба, финишный торец.На практике по ЛДСП часто работают так:

• один проход хорошей компрессионкой насквозь;
• либо черновой контур с припуском + чистовой обход тонким съёмом.

Второй вариант дольше, но спасает край на проблемном декоре и туповатом инструменте.

7. Пазовые, радиусные и специальные

Отдельно от контурного раскроя:

• пазовые фрезы под заднюю стенку (обычно 3–6 мм и аналоги);
• V-образные, декоративные — не для раскроя листа;
• свёрла и агрегаты — уже не фрезы раскроя, хотя стоят в том же сменщике.

Для статьи про раскрой главный интерес — сквозные компрессионные и сопутствующие пазовые.

Диаметр, число зубьев, вылет

Диаметр

• 6–8 мм — мелкая деталировка, малый радиус во внутренних углах, выше риск увода и перегрева;
• 10–12 мм — рабочий стандарт многих nesting-карт;
• 12–16+ мм — жёстче, быстрее съём, но крупнее внутренний радиус на углах (равен радиусу фрезы).

Напрямую «чем толще, тем лучше» не работает: большой диаметр требует мощности, жёсткого шпинделя и нормального вакуума.

Число заходов (зубьев)

• 1–2 — агрессивнее, лучше на мягком/вязком, проще эвакуация;
• 2–3 — баланс для ЛДСП;
• больше зубьев — чище поверхность при той же подаче на зуб, но выше нагрузка и риск забивания, если подача не поднята.

Считают не «обороты красивые», а подачу на зуб. Слишком маленькая подача на зуб = трение, подгар, быстрый износ. Слишком большая = вырыв, скол, поломка.

Вылет из цанги

Чем длиннее торчит фреза, тем сильнее вибрация и «погремушка» на торце. Берут минимальный вылет, достаточный для толщины плиты + жертвенник + безопасный зазор. Длинная «игла» 6 мм на 25 мм лист — частая причина волны и сколов.

Материал режущей части

Монолитный твердый сплав (карбид вольфрама)

Основа большинства спиралей для ЛДСП. Спечённый сплав WC + кобальтовая связка.От состава зависят:

• твёрдость и износостойкость;
• вязкость (чтобы зуб не выкрашивался);
• поведение на абразиве смол и наполнителя плиты.

Для ламината важна не «максимальная твёрдость любой ценой», а баланс: слишком хрупкий сплав сыпется на ударе и при биении в цанге.

Покрытия

На часть фрез наносят:

• TiN, TiAlN, AlTiN и аналоги;
• алмазоподобные / DLC-подобные слои;
• специализированные покрытия «под абразив и смолы».

Покрытие снижает трение, повышает стойкость, иногда позволяет поднять режим. На дешёвом инструменте «золотая краска» не всегда равно реальному работоспособному слою.

PCD (поликристаллический алмаз)

Напаянные или закреплённые алмазные режущие кромки.

Плюсы:

• очень высокий ресурс на ЛДСП/МДФ/ламинатах;
• стабильный край долгое время;
• выгоден на серии.

Минусы:

• дорого;
• чувствителен к удару, гвоздям, инородным включениям;
• переточка только в специализированных центрах;

На крупном производстве PCD часто окупается. В малом цехе при редких заказах и риске «врезаться в ступеньку стола» быстрее уходит в минус.

Как делают фрезы на заводе

1. Заготовка

Для монолитных фрез:

• пруток твердого сплава нужного диаметра (например, стержни из WC-Co);
• иногда заготовки уже с хвостовиком под стандарт.

Сплав получают порошковой металлургией: смешивание карбида вольфрама и кобальта → прессование → спекание. Режущий инструмент часто покупает готовый пруток у специализированных производителей твердого сплава.

2. Геометрия: шлифовка

Твердый сплав не «точат резцом» в обычном смысле — его шлифуют алмазными кругами на CNC-заточных центрах.На этом этапе формируют:

• спираль;
• передний и задний углы;
• стружковые канавки;
• compression-зоны;
• торцевые кромки;
• перемычки и зацентровку, если нужна;
• фаски и микрогеометрию режущей кромки.

От точности шлифовки зависят биение, симметрия зубьев и «приятность» реза. Разнобой по зубьям = вибрация уже на новой фрезе.

3. Хвостовик

Хвостовик выдерживают в допусках под цангу ER, термопатрон, HSK-оправку.
Допуски по диаметру и круглости критичны: биение 0,02–0,05 мм на кончике уже портит край ламината и убивает стойкость.Иногда хвостовик полируют, ставят лыски, делают метки длины вылета.

4. Покрытие (если есть)

После шлифовки и очистки:

• PVD/CVD или иные методы нанесения;
• контроль толщины слоя;
• чтобы слой не «залил» и не убил остроту кромки, процесс должен быть управляемым.

Дешёвое покрытие, завалившее кромку, хуже, чем хороший инструмент без него.

5. PCD-сборка (отдельная технология)

• подготовка корпуса;
• пайка/закрепление PCD-сегментов;
• электроэрозия / алмазная доводка кромки;
• контроль геометрии.

Это уже другой ценовой и технологический класс.

6. Маркировка и контроль

На хвостовик наносят:

• диаметр;
• радиус/тип;
• иногда max RPM;
• артикул, бренд.

Контролируют:

• биение;
• диаметр по режущей части;
• углы;
• качество кромки под микроскопом (сколы после шлифовки);
• балансировку на высоких оборотах для длинных/толстых фрез.

7. Переточка (второй «круг жизни»)

Монолитные спирали по ЛДСП перетачивают несколько раз, пока позволяет диаметр и геометрия.
Каждая переточка чуть уменьшает диаметр — это надо вносить в CAM (корректор инструмента), иначе детали «разъедутся».Плохая переточка убивает compression-зону: формально фреза острая, а ламинат снова скалывает.

Как выбирают фрезу под ЛДСП

1. Задача — сквозной раскрой, паз, чистовой контур.
2. Толщина плиты — длина реза
3. Покрытие плиты — обычный меламин, тонкий декор, глянец (глянец капризнее к сколу).
4. Жёсткость станка и шпинделя — на слабом портале большой диаметр и вылет не спасут.
5. Вакуум — чем хуже прижим, тем важнее down-компонента и стратегия обхода.
6. Внутренние радиусы деталей — ограничивают максимальный диаметр.

Режимы: коротко о важном

Точные цифры зависят от диаметра, сплава и станка, но логика единая:

• обороты — в диапазоне, рекомендованном производителем фрезы и шпинделя;
• подачу считают от подачи на зуб, а не «по ощущениям»;
• глубина: насквозь за один проход на нестинге — норма при жёсткой машине; на слабой — ступенями;
• врезание — по прямой или по волне, не всегда «тычком» в полную глубину;
• направление обхода (по/против подачи) подбирают под скол конкретного декора;
• аспирация обязательна: повторное перемалывание стружки греет зуб и ускоряет износ.

Признак правильного режима: торец ровный, ламинат без рваных краёв, фреза тёплая, но не синяя от перегрева, стружка уходит, а не «мука с дымком».

Износ и когда фрезу пора менять/точить

Менять или точить пора, когда:

• появляется стабильный скол ламината даже на свежей плите;
• растёт усилие реза, шпиндель «трудится» заметнее;
• торец белеет, ворсится, подгорает;
• размер начинает «плыть» из-за увода;
• на кромке зуба видны площадки износа и выкрашивания.

Доводить до поломки в материале дорого: вырыв куска зуба портит деталь, иногда цангу и шпиндель.

Цанга, патрон и биение — половина истории

Даже дорогая фреза режет плохо, если:

• цанга изношена или забита пылью;
• гайка затянута криво;
• хвостовик в масле/смоле;
• вылет огромный;
• термопатрон/HSK в идеальном порядке, а программа всё ещё думает, что диаметр 12,00, хотя после переточки 11,70.

Перед важной серией проверяют биение индикатором. Для чистого ламината это не паранойя, а нормальная профилактика.

Типичные дефекты края и связь с фрезой

Дефект	Частая причина по инструменту
Подгар / тёмная полоса	Низкая подача на зуб, забитая канавка, износ
Волна / «рябь»	Биение, длинный вылет, слабая жёсткость, дисбаланс
Ворс, белёсый торец	Тупая кромка, неверный угол, «глажка» вместо реза
Вырыв на углах	Слишком высокая подача в углу, нет скругления траектории, хрупкий зуб

Не всё лечится сменой фрезы: вакуум, жертвенный стол и карта нестинга тоже в деле. Но тупой или неподходящий тип инструмента — первый подозреваемый.

Хранение и обращение

• не сыпать фрезы в одну кучу — кромки твердого сплава сколются друг о друга;
• хранить в ячейках/кейсах;
• не класть на металлический верстак режущей частью;
• после работы очищать от смолы (штатные очистители, не кустарный пескоструй по кромке);
• для PCD — особенно беречь от удара.

Коротко: что взять за базу

Фреза для раскроя ЛДСП — это не просто «спираль 12 мм». Рабочая схема почти всегда строится вокруг compression-геометрии, жёсткого хвостовика без биения, правильного вылета и режима по подаче на зуб. Как делают хороший инструмент: спечённый твердый сплав или PCD, прецизионная алмазная шлифовка спирали и углов, допуски на хвостовик, по необходимости покрытие и обязательный контроль биения.На слабой фрезе даже дорогой станок выдаёт сколы и жжение. На правильной — обычный цеховой nesting стабильно режет лист так, что детали сразу уходят на кромкооблицовочный станок без ручной подчистки периметра.
