Принцип работы фрезерного станка для раскроя

Фрезерный станок с ЧПУ для листовых материалов режет ЛДСП, МДФ, фанеру и пластик фрезой по программе. В мебели его чаще называют обрабатывающим центром, нестинг-станком или «фрезерным ЧПУ». В отличие от форматно-раскроечного станка с пилой, здесь инструмент — вращающаяся фреза, а траектория может быть не только прямой: кривые резы, вырезы, пазы, отверстия под фурнитуру, выборка под ручки.Ниже — как устроен такой станок, как идёт раскрой ЛДСП и чем модели отличаются по механики, направляющим и приводам.

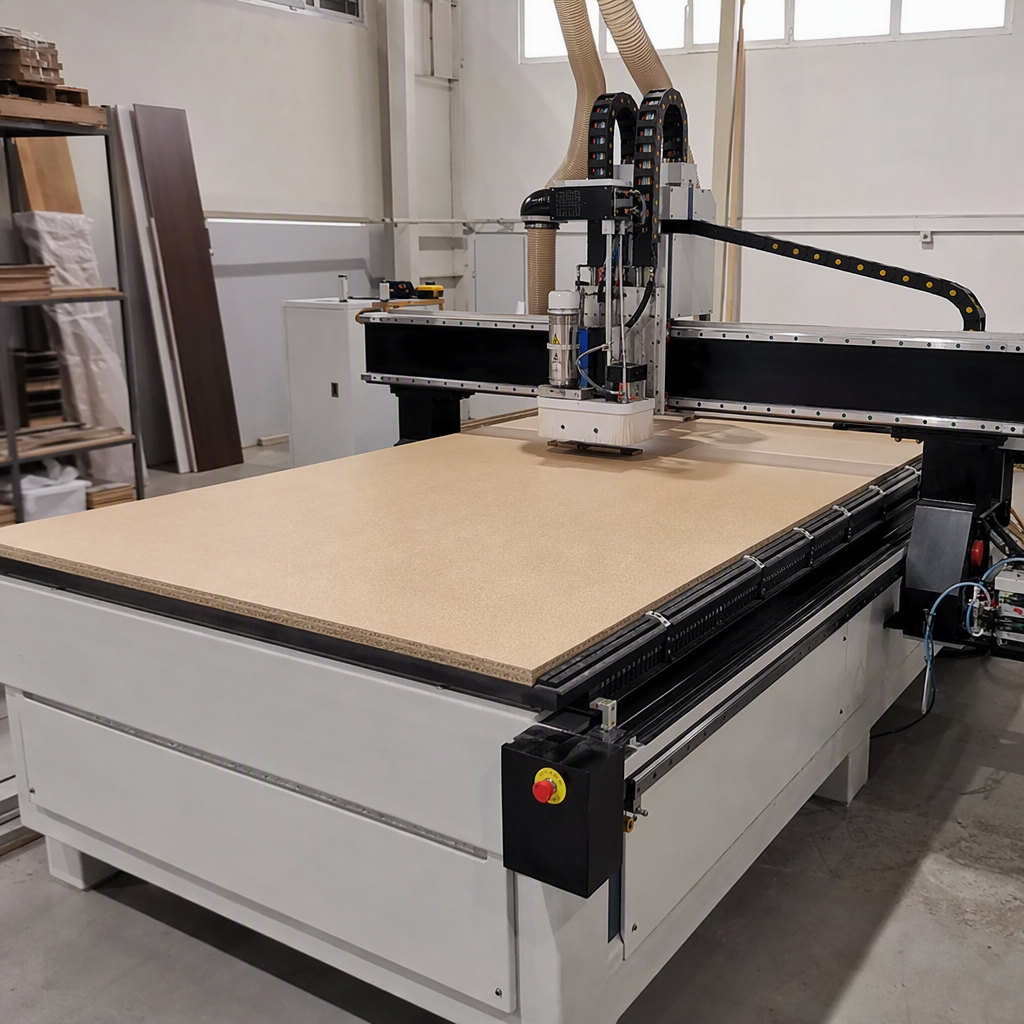

Фрезерный станок для раскроя листового материала (ЛДСП)

Что делает станок и где он нужен

Задача простая: из целого листа получить детали заданного контура с нужной точностью по размеру и краю.На фрезерном ЧПУ обычно делают:

прямоугольный и фигурный раскрой плит;
нестинг — плотную раскладку деталей на листе с минимальными отходами;
пазы под заднюю стенку, дно, вставки;
отверстия и выборки (если хватает оснастки и жёсткости);
обработку криволинейных фасадов, столешниц сложной формы, декоративных элементов.

Для «чистого» корпусного прямоугольника часто достаточно пильного центра. Фрезер выигрывает там, где много нестандарта, кривых, пазов и нужно за один цикл и раскроить, и частично обработать.

Как работает раскрой по шагам

1. Подготовка программы
В CAD/CAM или нестинг-программе рисуют детали, задают толщину плиты, диаметр фрезы, припуски, стратегию реза. Программа раскладывает детали на формат листа и выдаёт управляющий код (G-code).2. Укладка листа
ЛДСП кладут на рабочий стол. На нестинг-станках стол чаще вакуумный: насос «присасывает» плиту через проставки, MDF-жертвенный слой или специальные присоски. Без нормального прижима тонкая перемычка при резе поднимается, уводит размер и рвёт ламинат.3. Базирование
Лист выравнивают по упорам или выясняют фактическое положение датчиком/пробным касанием. Ошибка на базе = общий сдвиг всех деталей.4. Резание
Шпиндель с фрезой набирает обороты, портал или консоль ведёт инструмент по X/Y, ось Z задаёт глубину. Режут за один проход насквозь или несколькими проходами — зависит от толщины, фрезы и жёсткости станка.5. Пазы и доп. операции
После контура той же или другой фрезой выбирают пазы, снимают фаски, делают «кисянки» и сервисные выборки, если это заложено в программе.6. Снятие деталей
Готовые щиты снимают вручную или с помощью автоматизации. На нестинге детали часто держатся на тонких микроперемычках — их потом отламывают или дорезают.Параллельно работает аспирация: стружка ЛДСП абразивная и липкая на смолах, без вытяжк и стол и направляющие живут меньше.

Из чего состоит станок

Станина
Рама, на которой держится геометрия. Сварная сталь, иногда чугунные элементы, термообработка/отпуск на нормальных машинах. Слабая станина «дышит» — появляются волны на кромке и расхождение размеров по диагонали.Рабочий стол

вакуумный (самый частый для листового раскроя);
модульный с зонами вакуума;
с механическими прижимами (реже для чистого nesting).

Под плиту часто кладут жертвенный слой (MDF), чтобы фреза проходила насквозь и не било по алюминию стола.Механика перемещений (X, Y, Z)
Портал едет вдоль листа, каретка — поперёк, шпиндель — вверх-вниз. Иногда добавляют C-ось или агрегатную голову, но для чистого раскроя ЛДСП базовых трёх осей достаточно.Шпиндель
Электрошпиндель с цангой или HSK-оправкой. Для ЛДСП важны:

мощность (часто 3–9 кВт и выше на промышленных центрах);
обороты под диаметр фрезы;
охлаждение (воздух/жидкость);
наличие автосмены инструмента, еслия в цикле несколько фрез.

Инструмент
Для ламинированных плит ставят компрессионные фрезы (верх/низ зуб встречный): они поджимают ламинат с обеих сторон и меньше скалывают декор. Для чернового раскроя — более «зубастые», для чистого контура — finishing-фрезы. Диаметр, число зубьев и вылет подбирают под толщину 16–25 мм и скорость подачи.Стойка ЧПУ и софт
Контроллер читает программу, гоняет приводы, контролирует вакуум, обороты, конечные выключатели, иногда длину инструмента.

Какие бывают станки

По компоновке

Портальные
Две стойки и балка-портал над столом. Жёстче и точнее на широких форматах 2100–2100+ мм. Основной тип для раскроя целых листов ЛДСП.Консольные
Каретка на одной стороне. Дешевле и проще, но при большой ширине и нагрузке проигрывают порталу по жёсткости. Для лёгких работ и небольших листов.С подвижным столом
Стол едет, портал стоит (или комбинированные схемы). В мебельном nesting встречается реже классического «стол стоит — портал едет».

По назначению

Нестинг-центры
Заточены под раскрой листа целиком: вакуумный стол большого формата, мощная аспирация, софт раскладки, часто автозагрузка/разгрузка. Это главный «фрезер для раскроя ЛДСП» на производстве.Универсальные ЧПУ-фрезеры
Тот же принцип, но стол и зона могут быть меньше; упор на 3D, криволинейные фасады, шаблоны, не только nesting.Центры с пильно-фрезерным узлом
Иногда пильный диск + фрезерные агрегаты на одной машине. Прямые резы пилой, кривые и пазы — фрезой. Это уже гибрид, не «чистый» фрезер.

По классу

настольные и хобби-станки — для малого формата, мягких материалов, не для серии 18 мм ЛДСП;
цеховые — корпусная мебель небольшого объёма;
промышленные nesting-линии — смена, толстые плиты, автоподача, высокий ресурс.

Чем отличаются направляющие

Именно направляющие во многом задают точность, плавность и срок жизни станка.Круглые валы
Вал + линейные подшипники (капли/втулки).
Плюсы: дёшево, просто.
Минусы: меньше жёсткость, быстрее появляется люфт, хуже переносят боковую нагрузку при тяжёлом шпинделе и жёстком врезании в ЛДСП.
На серьёзном раскрое плит — слабый вариант.Профильные рельсовые направляющие
Рельс + каретка с циркуляцией шариков (HIWIN и аналоги).
Плюсы: жёсткость, точность, предсказуемый износ, нормальная работа на высоких подачах.
Минусы: дороже, требуют защиты от пыли и смазки.
Фактический стандарт для мебельных ЧПУ.Роликовые направляющие
Вместо шариков — ролики. Ещё выше грузоподъёмность и жёсткость на тяжёлых портал ах.«Подвеска» и количество кареток
На одной оси может быть 2–4 каретки. Больше опор — меньше клевок портала при разгоне и врезании.Для ЛДСП пыль критична: абразивная стружка убивает незакрытые рельсы. Нужны гофрозащиты, скребки, смазка, нормальная аспирация в зоне реза.

Чем отличаются моторы и приводы

Шаговые двигатели

Идут импульсами. На лёгких станках и невысоких скоростях работают нормально.Плюсы:

дешевле;
проще обвязка;
хороший момент на низах без энкодера в базовой схеме.

Минусы:

риск пропуска шагов под нагрузкой;
вибрации на некоторых скоростях;
хуже динамика на тяжёлом портале;
точность держится только пока нет срывов.

Для редкого раскроя небольших листов может хватить. Для серии и высоких подач — ограничение.

Серводвигатели

С обратной связью (энкодер): контроллер видит реальное положение и догоняет ошибку.Плюсы:

выше скорость и ускорения;
стабильнее контур на ускорениях;
меньше сюрпризов на плотном nesting;
лучше держат тяжёлый портал и жёсткий режим реза.

Минусы:

дороже;
сложнее настройка.

На промышленных машинах для ЛДСП сервопривод — обычная норма.

Передача: ремень, винт, рейка

Зубчатый ремень
Тихо и недорого, но тянется, люфтит, для длинных осей и сильных ускорений не идеален.Шарико-винтовая передача (ШВП)
Точная, жёсткая. На длинных осях 2,5–3 м дорогая и требовательная к соосности; чаще на Z и коротких ходах.Зубчатая рейка + шестерня (rack & pinion)
Основной вариант длинных осей X/Y на форматных станках. Быстро, достаточно точно при косозубой рейке и нормальном редукторе.
Делят на:

прямой привод через редуктор;
иногда два привода на одну ось портала, чтобы не «перекашивало» балку.

Шпиндель, обороты и режим реза ЛДСП

ЛДСП — не массив. Смолы и ламинат дают сколы, сколы и быстрый износ инструмента.Что влияет на край:

тип фрезы — компрессионная для сквозного реза ламината;
острота — тупая фреза рвёт декор;
подача и обороты — слишком медленно жжёт и мажет, слишком быстро скалывает;
вылет инструмента — чем длиннее вылет, тем больше вибрация и «ступеньки»;
вакуум — слабый присос = болтается мелкий элемент;
направление обхода —выбирают под задачу и состояние фрезы;
припуск и чистовой проход

Пильный станок на прямом резе часто даёт более «фабричный» торец под кромку. У фрезера торец слегка «рисок» от зубьев — для кромления это нормально, если нет вырывов ламината.

Форматы и типовые характеристики

Параметр	На что смотреть
Рабочее поле	Под лист 2440×1220, 2750×1830, 2800×2070 и с запасом
Высота по Z	Толщина плиты + жертвенник + зажимной зазор + длина фрезы
Мощность шпинделя	Запас под 18–25 мм и плотный nesting
Скорость холостого хода	Влияет на время цикла, не на качество реза
Скорость рабочего реза	Реальная, не рекламная; с нормальной фрезой и вакуумом
Вакуум	Производительность насоса и зонирование стола
Смена инструмента	Нужна, если в одном цикле контур + паз + сверловка агрегатом
Аспирация	Патрубок у шпинделя + общий стружкоотсос

Чем фрезерный раскрой отличается от пильного

Форматно-раскроечный

идеален для прямоугольных кроя;
выше скорость на простых картах;
пильный торец привычен под кромку;
почти не делает кривые и сложный nesting внутри листа.

Фрезерный ЧПУ

кривые, вырезы, пазы, нестандарт;
плотная раскладка «вложенных» деталей;
меньше перекладок листа на простых картах с большим числом мелких деталей;
торец другой по характеру, выше требования к пылеудалению и фрезам;
расход инструмента на абразивном ЛДСП заметен.

На многих производствах стоят оба типа: пила — на прямые корпусные щиты, фрезер — на нестандарт и совмещённые операции.

Типичные проблемы и откуда они

Скол ламината сверху/снизу — не та фреза, тупой инструмент, слабый прижим, неверный проход.
Недержание размера — люфт, перекос портала, пропуски шагов, температурный увод, неверная калибровка.
Волна на кромке — вибрация, слабая станина, длинный вылет, «автоматическая» слишком высокая подача.
Деталь сдвинулась — нет вакуума в зоне, слишком тонкие перемычки.
Подгар — низкая подача, высокие обороты, забитая стружка, тупая фреза.
Быстрый износ направляющих — пыль ЛДСП без защиты и смазки.

Что выбрать под задачу

Небольшой цех, прямоугольная корпусная мебель
Часто выгоднее хороший форматник. Фрезер — если есть кривые, пазы, врезки и желание nest’ить мелкие детали.Серия с нестандартом и плотной раскладкой
Портальный nesting с сервоприводами, профильными рельсами, рейкой на длинных осях, зонным вакуумом и нормальной аспирацией.Только иногда «порезать лист»
Лёгкий станок с шаговиками и валами быстро упрётся в качество края и стабильность на 18 мм ЛДСП. Экономия на механике выйдет боком на фрезах и браке.

Коротко о рабочем цикле

Лист кладут на вакуумный стол → программа nesting задаёт маршрут → шпиндель компрессионной фрезой режет контуры и пазы → аспирация забирает стружку → детали снимают с перемычек → торцы при необходимости кромят на кромкооблицовочном станке.Отличия между станками «на глаз» — это не только «есть ЧПУ или нет». Жёсткость портала, тип направляющих, серво или шаг, рейка или ремень, качество вакуума и шпинделя решают, будет край пригодным под кромку или постоянной зоной переделки.Фрезерный станок для раскроя ЛДСП — это в первую очередь механика и удержание заготовки, и только во вторую «красивый экран». На стабильной машине с правильной фрезой nesting даёт повторяемый размер, чистый ламинат по контуру и нормальную загрузку листа; на слабой — красивую симуляцию в софте и сколы на каждой второй детали.
