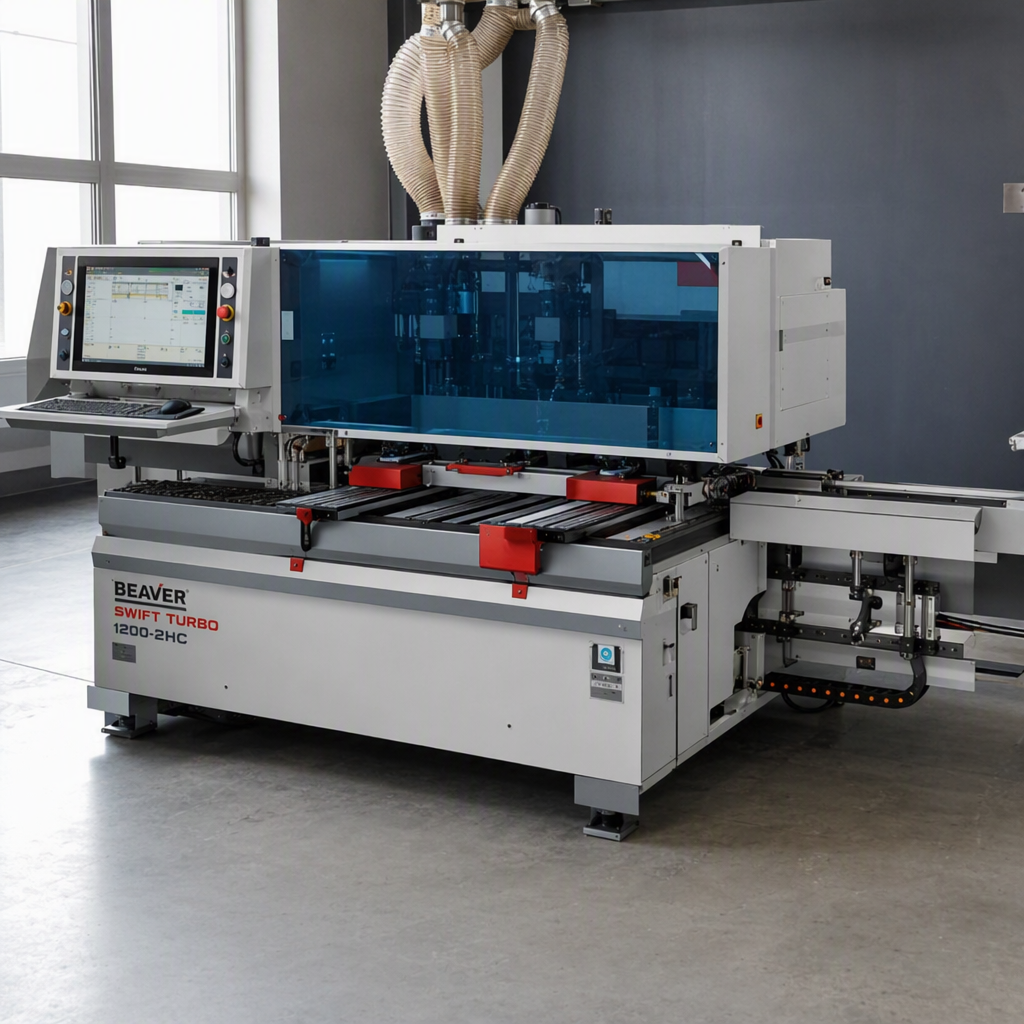

Сверлильно-присадочные центры

Сверлильно-присадочный центр делает в мебельных деталях из ЛДСП, МДФ и массива отверстия под крепёж, полкодержатели, шканты, петли и фурнитуру. На одном станке совмещают присадку (разметку и сверловку по схеме сборки) и, на многих моделях, постановку шкантов с клеем. Вместо ручной разметки, кондукторов и отдельного сверлильного станка цех получает повторяемую схему отверстий от детали к детали.Ниже — как устроены такие центры, как проходит цикл, чем они отличаются и где дают наибольший эффект.

Зачем нужен присадочный центр

Корпусная мебель собирается на евровинтах (конфирматах), минификсах, шкантах, полкодержателях, петлях круглой чашки, направляющих. У каждого крепежа — свой диаметр, глубина и координаты.Если сверлить вручную или на простом одношпиндельном станке:

• растёт человеческий фактор;
• сложно держать одинаковые схемы на партии;
• легко перепутать зеркальные боковины;
• долго перестраиваться с левой детали на правую;
• трудно стыковать отверстия под эксцентрики и шканты «в ноль».

Присадочный центр берёт размеры из программы или из библиотеки типовых узлов и отрабатывает карту отверстий автоматически. Для серийной и даже средней мебели это один из главных узлов после раскроя и кромления.

Что именно он делает

Типовой набор операций:

• сквозные и глухие отверстия в пласть;
• отверстия в торец;
• присадка под петли (чашка 26/35 мм и сопутствующие);
• отверстия под полкодержатели, тяги, штоки минификсов;
• сверловка под направляющие ящиков;
• пазы и пропилы на части машин (под заднюю стенку, наличиые датчики);
• на dowel-станках — впрыск клея и установка деревянных шкантов.

Не каждый центр умеет всё сразу. Есть «чистые» сверлильные машины, есть сверлильно-присадочные с магазином шкантов, есть комбинированные с пазовым пильным агрегатом.

Как работает цикл

1.  Базирование детали
Щит кладут на стол, прижимают пневмоприжимами. База — боковой и торцевый упоры (или лазер/камерная система на более продвинутых моделях). От точности базы зависит вся карта отверстий.2.  Распознавание стороны и программы
Оператор выбирает программу: «боковина левая», «стойка», «дно», «фасад под две петли» и т.п. На линиях с этикетками программу может подхватывать сканер штрихкода после кромления.3.  Расстановка шпинделей / ход агрегатов
В работу вступают вертикальные и горизонтальные сверлильные головы. Часть отверстий сверлится пакетом (несколько свёрл одновременно), часть — последовательно одним шпинделем на ЧПУ-каретке.4.  Сверловка
Свёрла заходят на заданную глубину. Для глухих отверстий важны упор и контроль вылета; для сквозных — подпорный элемент или «жертвенная» схема, чтобы не вырвать ламинат на выходе.5.  Шканты
В торцевые отверстия подаётся клей, затем магазин вставляет шкант. Глубина посадки и доза клея настраиваются. Это ускоряет сборку корпусов на шкантовой технологии.6.  Разжим и съём
Прижимы отпускают деталь. На автоматических линиях щит уходит конвейером дальше; на автономном центре его снимает оператор.Время цикла на одну боковину шкафа часто измеряется десятками секунд — если программа написана грамотно, а сверла острые.

Из чего состоит станок

Станина и стол
Жёсткая рама, роликовые или гладкие опоры для перемещения щита, зоны прижима. На проходных центрах деталь движется по линии; на позиционных — лежит неподвижно, ездят агрегаты.Прижимы
Пневматические башмаки сверху (и иногда сбоку). Без надёжного прижима сверло поднимает ламинат, уводит ось отверстия, рвёт кромку на выходе.Вертикальные сверлильные головы (пласти)
Блоки шпинделей, смотрящие вниз. Часто с шагом 32 мм — это мебельный системный шаг (европейская 32-mm system): петли, полкодержатели, ряд отверстий под полки.Горизонтальные головы (торцы)
Сверлят в кромку/торец: под шканты, штоки стяжек, иногда под стяжки-конфирматы в особых схемах. Бывают слева/справа/с обоих торцов.Дополнительные агрегаты

• головка под петли (большое сверло чашки + метчики/свёрла под еврошурупы);
• пазовая пила под заднюю стенку;
• фрезерный агрегат на отдельных моделях;
• узел клея и шкантов;
• маркировка, принтер этикеток.

ЧПУ и софт
Либо «жёсткая» логика с набором фиксированных схем и упорами, либо полноценное ЧПУ с импортом из баз мебельного проектирования (Bazis, Woody, Сапр, импорт из DXF/CSV и т.п. — зависит от марки и обвязки).

Какие бывают сверлильно-присадочные центры

По способу обработки

Позиционные
Деталь неподвижна (или редко перебазируется), головы и каретки сами выходят в координаты. Гибкость высокая: любые схемы, мелкосерия, частая смена программ. Скорость на простых повторяющихся отверстиях может уступать многошпиндельным проходным машинам.Проходные
Деталь движется через станок конвейером. Много сверлильных блоков работают одновременно. Высокая производительность на серии однотипных корпусов. Переналадка сложнее, эффективны на стабильном ассортименте.Комбинированные и «универсальные» ЧПУ-присадка
Одна-две мощные сверлильные/фрезерные головы с ЧПУ, магазин инструмента, иногда 4–5 осей в упрощённом виде. Меньше «лесенка из 20 свёрл 32 мм», больше гибкости под нестандарт.

По степени автоматизации

• ручная загрузка / выгрузка;
• с приводными рольгангами;
• в линии: кромкооблицовочный → этикетка → присадка → сборка;
• с автоматическим поворотом детали для обработки четырёх сторон за один заход (на части центров).

По функционалу

Название «присадочный» в цехах часто применяют ко всему классу, даже если шканты станок не ставит.

Система 32 мм и многошпиндельные балки

В корпусной мебели шаг 32 мм — база для:

• ряда отверстий под полки;
• присадки петель;
• совместимости фурнитуры разных брендов.

Поэтому на вертикальных головах часто стоят блоки со свёрлами через 32 мм. Можно включить нужную комбинацию и одним тактом получить линию отверстий. Это быстрее, чем сверлить каждое отверстие по отдельности одним шпинделем.На ЧПУ шаг тоже соблюдают в программе, но физически его отрабатывает один (или несколько) перемещаемых шпиндельей.

Инструмент

• спиральные свёрла по ЛДСП/дереву (глухие и сквозные);
• свёрла Форстнера / чашечные под петли 26 и 35 мм;
• зенковки и комбинированные свёрла;
• пазовые пилы;
• шканты стандартных диаметров (часто 8 мм, также 6 и 10 мм) и длины.

Для ламината важны острота и правильный подпор. Тупое сверло не «сверлит», а мнёт и вырывает декор кольцом вокруг отверстия — под петлей и на видных полках это сразу брак.Ресурс сверла падает на абразивном ЛДСП: нужен регламент замены и заточка в нормальной геометрии, а не «на глаз болгаркой».

Чем хороши сверлильно-присадочные центры

Скорость
Одна программа вместо ручной разметки метром и шилом. Пакетная сверловка десятков отверстий за цикл.Повторяемость
Левая и правая боковина, сотня стоек ряда — одна и та же сетка координат. Сборка идёт без подгонки «киянкой и надеждой».Меньше ошибок зеркала
В софте закладывают пару деталей. На ручной присадке «отразить» схему — классический источник брака.Стыкуемость с раскроем и кромкой
деталь приходит уже с этикеткой и размером; присадка читает номер и загружает карту. Меньше путаницы на участке.Шкантовая сборка без ручного темпа
Клей + шкант на станке ускорят корпусной участок и выравнивают качество соединения.Меньше квалификации на операции
Оператор базирует и запускает, а не держит в голове все отступы от кромок для каждого изделия.Предсказуемый брак и учёт
Проще найти, где уехала база или село сверло, чем искать ошибку ручной разметки на собранном шкафу.

Ограничения и минусы

• Цена и окупаемость — для совсем мелкой мастерской с 5–10 щитами в день центр может быть избыточен.
• Привязка к технологии крепежа — выгоду даёт стандартизация схем; если каждый заказ «уникальная присадка», эффективности меньше.
• Переналадка на проходных линиях — серийность любит, хаос ассортимента — нет.
• Требования к детали — размер после кромления должен совпадать с программой; «приблизительно 718 мм» ломает отверстия под жёсткую сборку.
• Обслуживание — свёрла, клеевой узел, прижимы, пыль ЛДСП в направляющих.
• Не заменяет конструктора — станок сверлит то, что заложили. Ошибка в базе клиента или в схеме минификса останется ошибкой.

Как центр связан с остальным цехом

Нормальная цепочка:

1. Раскрой (пила или нестинг).
2. Кромление.
3. Этикетка / нумерация детали.
4. Сверлильно-присадочный центр.
5. Сборка корпуса.
6. Фурнитура, фасады, установка.

Если присадка стоит до кромления, риск другие: кромка может «поднять» размер и закрыть базы, клей и стружка мешают, торцевые отверстия иногда делают уже после кромки — по технологии конкретного производства. Чаще на готовой по размеру и кромке детали.Важно, чтобы конструкторская база (стыки, отступы от кромок, диаметры) совпадала с тем, что понимает станок. Иначе участок начнёт «подгонять дырки» вручную — и смысл центра пропадает.

Что влияет на качество отверстий

• острота и тип сверла под ламинат;
• обороты и подача;
• сила и схема прижима;
• подпор на сквозных отверстиях;
• точность базы (упор, чистота кромки, отсутствие сколов на базовом торце);
• калибровка вылетов свёрл;
• совпадение фактической толщины плиты с расчётной (для глухих отверстий и чашек петель);
• отсутствие вибрации тонкой детали (маленький щит без нормальной опоры).

Глубина под евровинт и под шкант критична: слишком мелко — слабый зацеп, слишком глубоко — риск прокола пласти и вздутия противоположного ламината.

Ручная присадка, кондукторы и центр — когда что

Кондуктор и вручную
Мелкий ремонт, единичные изделия, полевые работы. Дёшево на входе, дорого ошибками на объёме.Простой сверлильный станок с кареткой/мультисверлом
Компромисс для небольшого цеха. Быстрее руки, но программы и гибкости центра нет.Сверлильно-присадочный
Серия, повторяемые корпуса, кухни, шкафы-купе, офисная мебель, работа «по схеме 32».
Имеет смысл, когда стабильно идут одни и те же типы узлов и нужно собирать без подгонки.

На что смотреть при выборе

1. Формат деталей — максимальные длина/ширина/толщина под ваш раскрой.
2. Нужны ли торцевые отверстия и шканты — сразу или «только пласть».
3. Шаг 32 мм и число шпинделей — под полки и рядные схемы.
4. Петлевой агрегат — если фасады сверлите сами.
5. Паз под задник — удобно закрыть на том же такте.
6. Софт и импорт — связь с вашей системой проектирования.
7. Позиционный или проходной — мелкосерия с гибкостью vs поток.
8. Сервис, свёрла, запчасти — станок без инструмента и калибровки быстро встанет.
9. Аспирация — пыль ЛДСП абразивна, требует нормального отсоса.

Типичный рабочий сценарий

Оператор сканирует этикетку на боковине шкафа → станок загружает карту: ряд 32 мм под полки, отверстия под минификсы, два гнезда под шканты в торце полки-дна, паз под заднюю стенку → деталь базируется и прижимается → вертикальные и горизонтальные головы отрабатывают программу → при наличии dowel-узла в торец садятся шканты → деталь уходит на сборку.Сборщик на столе совмещает отверстия «как в проекте», без рулетки на каждый конфирмат. На этом и строится выгода: не на «умении сверлить дырки», а на другом темпе и другой культуре сборки.

Коротко о главном

Сверлильно-присадочный центр — станок для промышленной присадки мебельного крепежа: отверстия в пласть и торец, часто паз, петли и постановка шкантов. Он хорош скоростью, повторяемостью и стыковкой с цифровым проектом. Работает от базы детали и программы: прижал → просверлил (и при необходимости запрессовал шкант) → отдал на сборку.Сильнее всего раскрывается там, где мебель проектируют системно (шаг 32 мм, унифицированные узлы) и где раскрой с кромлением уже держат размер. Тогда присадка перестаёт быть «местом, где сверлят» и становится участком, на котором корпус реально начинает собираться без подгонки.
